Backpack Mapper
Rugzak systeem voor mapping van gebouwen, fietspaden en wandelzones.
Rugzak systeem
De mobile mapping apparatuur is geïnstalleerd in een rugzak. Met de rugzak kan je outdoor of indoor foto’s en puntenwolken inwinnen. Bijvoorbeeld in en rond gebouwen, op fietspaden en in wandelzones.
360° camera
De Backpack mapper is uitgerust met een NC Tech 360° camera. Deze 360° camera maakt hoge resolutie panoramabeelden (60,5MP) met een beeldhoek van 90% van een volledige sfeer.
Lidar scanner
De scanner verstuurt 300.000 pulsen per seconde en heeft een bereik tot 100m. De data wordt verwerkt tot een nauwkeurige 3D-puntenwolk.
Positiesensoren
Om de positie van het meetsysteem te bepalen tijdens de inwinning wordt een GNSS-sensor met hoge nauwkeurigheid gebruikt.
Mapping van gebouwen en wandelzones
De Backpack Mapper wordt gebruikt voor visualisatie van gebouwen, fietspaden en wandelzones. De indoor en outdoor inwinning van panoramafoto’s en puntenwolken zorgt ervoor dat je achteraf virtueel door de omgeving kan wandelen en metingen kunt uitvoeren. Afhankelijk van de omgeving wordt de data te voet, met de step of met de fiets ingewonnen.
Van virtuele wandeling tot inventaris
De Backpack mapper wordt ingezet voor:
- In kaart brengen van fietspaden, voetgangerszones en trage wegen
- In kaart brengen van parken en bossen (groeninventarisatie)
- Plaatsbeschrijvingen en opmetingen van gebouwen (huizen, kantoren, bedrijven, enz.), schepen en wegen
- Virtuele 3D weergave van het gevolgde traject in een online viewer
360° foto’s
De Backpack mapper is uitgerust met een NC Tech 360° camera. Deze 360° camera maakt hoge resolutie panoramabeelden (60,5MP) met een beeldhoek van 90% van een volledige sfeer. De afstand tussen twee panoramafoto’s is instelbaar. Doorgaans wordt tijdens het inwinnen elke 5 meter een foto gemaakt. De 360° beelden zijn nuttig om het traject te visualiseren en om objecten snel terug te vinden en te meten.
3D puntenwolk
De laserscanner scant over 360° de plaatsen onder, naast en boven de rugzak. De laserdata wordt op kantoor verwerkt tot een gegeorefereerde 3D puntenwolk.
De panoramafoto’s worden gebruikt om de puntenwolk te kleuren. Dit zorgt ervoor dat de puntenwolk een realistische virtuele weergave wordt van het gevolgde traject.
Positiebepaling
Om de positie van het rugzaksysteem te bepalen wordt een GNSS-sensor met hoge nauwkeurigheid gebruikt. Wanneer het nodig is om de puntenwolk nog nauwkeuriger te krijgen dan de positiebepaling van de GNSS-sensor worden door een landmeter punten op terrein gemeten. Dit zorgt ervoor dat de data gebruikt kan worden voor het opstellen van grondplannen, GIS-inventarissen, enz.
Combinatie met mobile mapping wagens
Teccon zet de GIS Mapper en Survey Mapper in voor de inwinning van 360° beelden en puntenwolken van berijdbare zones. De data van de Backpack Mapper vult deze data aan met informatie van moeilijk bereikbare zones zoals winkelwandelzones, parken, fietspaden, binnenkant van gebouwen, enz. De data van alle systemen kan gecombineerd worden in één online viewer.
Combinatie met dronedata
Om een 3D overzicht van een gebouw te krijgen combineren we dronedata met data van de backpackmapper.

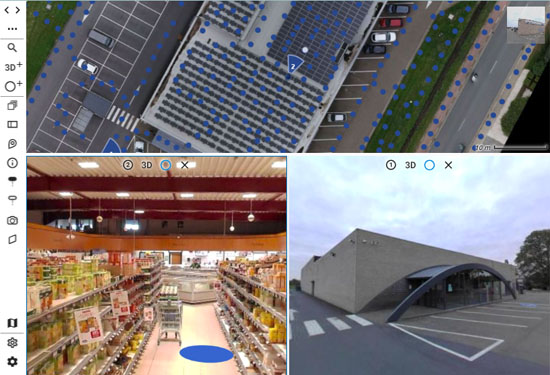

Via een online viewer kan je dan de verschillende datasets raadplegen en zo het gebouw langs binnen en buiten visualiseren, metingen uitvoeren, opmerkingen toevoegen, enz.
Interesse?
Bespreek vrijblijvend je vraag met onze mobile mapping experten.
